Plan Positie Indicator (PPI) |
|
|
| Een planpositie-indicator (PPI) is een type radarbeeldscherm dat de radarantenne in het midden van het scherm weergeeft, met de afstand ervan en de hoogte boven de grond getekend als concentrische cirkels. Terwijl de radarantenne roteert, beweegt een radiaal spoor op de PPI mee rond het middelpunt. Het is het meest voorkomende type radarbeeldscherm. |
 |
| Vereenvoudigde animatie van een radarweergave van een Plan Position Indicator |
|
|
 |

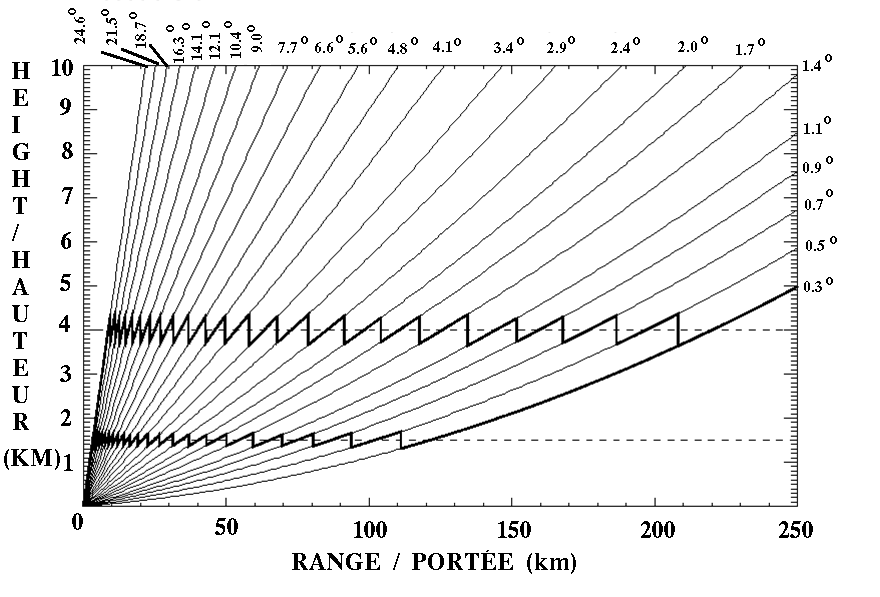

Diagram met de evolutie van de hoogte boven de grond, in kilometers, met de afstand
tot de radar die worden gebruikt op de Canadese weerradars (gebogen lijnen) |
|
| De radarantenne zendt pulsen terwijl hij 360 graden rond de radarlocatie draait onder een vaste elevatiehoek. Het kan dan van hoek veranderen of onder dezelfde hoek herhalen,
afhankelijk van de behoefte. Return-echo's van doelen worden ontvangen door de antenne en verwerkt door de ontvanger en de meest directe weergave van die gegevens is de PPI. |
| |
De hoogte van de echo's neemt toe met de afstand tot de radar, zoals weergegeven in de afbeelding hiernaast. Deze verandering is geen
rechte lijn, maar een kromme, aangezien het aardoppervlak gekromd is en onder de radarhorizon zakt. Voor installaties op een vaste locatie wordt het noorden meestal bovenaan de afbeelding weergegeven. Voor bewegende installaties, zoals radars van kleine schepen en vliegtuigen, kan de bovenkant de boeg of neus van het schip of vliegtuig vertegenwoordigen, d.w.z. de koers (rijrichting) en dit wordt meestal weergegeven
door een zeillijn.
Sommige systemen kunnen de invoer van een gyrokompas gebruiken om het scherm te roteren en weer het noorden weer te geven als "boven". Het weergegeven signaal is
ook het reflectievermogen op slechts één hoogte van de antenne, dus het is mogelijk om veel PPI's tegelijk te hebben, één voor elke antenne-hoogte. |
|
| |
| Geschiedenis van de radar |
| De eerste radargegevens die in de jaren dertig werden ontwikkeld, waren die van de positie en intensiteit van de terugkeer, bekend als reflectiviteit. De PPI (Plan Position Indicator) is
ontwikkeld door Hans Hollmann in Duitsland in 1937, terwijl hij werkte bij GEMA (Gesellschaft für Elektroakustische und Mechanische Apparate, of Bedrijf van elektro-akoestische en mechanische apparatuur). Hollman patenteerde het in 1940 en het Duitse leger gebruikte het daarna in de Jagdschloss-radar. Het was echter bij het Telecommunications Research Establishment in Groot-Brittannië dat het werd geperfectioneerd en voor het eerst op grote schaal werd geproduceerd om de H2S-radar op bommenwerpers uit te rusten tijdens de Tweede Wereldoorlog. |
| |
De eerste systemen reproduceerden in realtime het pad van de radarbundel rond de horizon door een lichtbundel op het kathodescherm.
Deze weergave is sindsdien weinig veranderd,
maar door de elektronische verwerking kunnen de verschillende scans in het geheugen worden bewaard. Dit maakt het mogelijk om een tijdelijke reeks PPI's te herhalen of om een nauwkeurig moment te bekijken zonder te voorkomen dat de radar nieuwe gegevens opneemt. |
|
 |

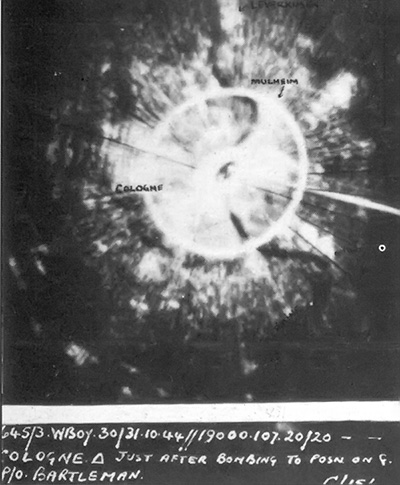

| Een foto van een H2S PPI-display genomen tijdens een aanval op Keulen. De annotaties zijn later toegevoegd voor analyse na de aanval. De Rijn is duidelijk te zien. |
|
|
 |
| Afbeelding van een onweersbui (in dBZ) gezien op een PPI (NOAA) van 0,7 graden |
|
De PPI wordt gebruikt in veel domeinen met weergave van bereik en positionering, vooral in radars, inclusief luchtverkeersleiding, scheepsnavigatie, meteorologie, aan boord van schepen en vliegtuigen enz. PPI-schermen worden ook gebruikt om sonardata weer te geven, vooral bij onderwateroorlogvoering. Omdat de geluidssnelheid in water echter erg laag is in vergelijking met microgolven in lucht, heeft een sonar-PPI een uitdijende cirkel die begint met elke uitgezonden "ping" van geluid. In de meteorologie is een concurrerend weergavesysteem de
CAPPI (Constant Altitude Plan Position Indicator) wanneer een scan vanuit meerdere hoeken beschikbaar is.
Door computers te gebruiken om gegevens te verwerken, kunnen moderne sonar- en lidarinstallaties ook radar-PPI-schermen nabootsen. |
