De instrumenten van Meteo-Julianadorp
|
|
|
| |
Meteo-Julianadorp
bestaat al sinds
2005 en de
instrumenten
waren geplaatst
boven op het dak
van een
eengezinswoning.
In 2018 zijn wij
verhuisd naar
een
appartementen
complex, waar
het niet
mogelijk was om
direct een
weerstation op
het dak te
plaatsen. Hier
voor moest er
eerst
toestemming
gevraagd worden
aan de mede
eigenaars van
het complex.
Tijdens de
vergadering
waar
de aanvraag werd
voorgelegd,
vond
men het geen
bezwaar om een
weerstation te
plaatsen op het
dak van gebouw.
Sinds mei 2019 is er weer een weerstation boven op het complex geplaatst, hier voor
moest er weer
een nieuw
station worden
gekocht. Op de
oude locatie
werd gebruik
gemaakt van een
Davis Vantage
Pro2 weerstation
en op de nieuwe
locatie word ook
weer gebruik
gemaakt van het
zelfde
weerstation,
alleen is deze
uitgevoerd met
de verbeterde
sensoren,
windmeter en
regenmeter. |
| |
 |
| Het complete Davis weerstation |
|
|
 |
| Davis Vantage Pro2 console |
|
|
 |

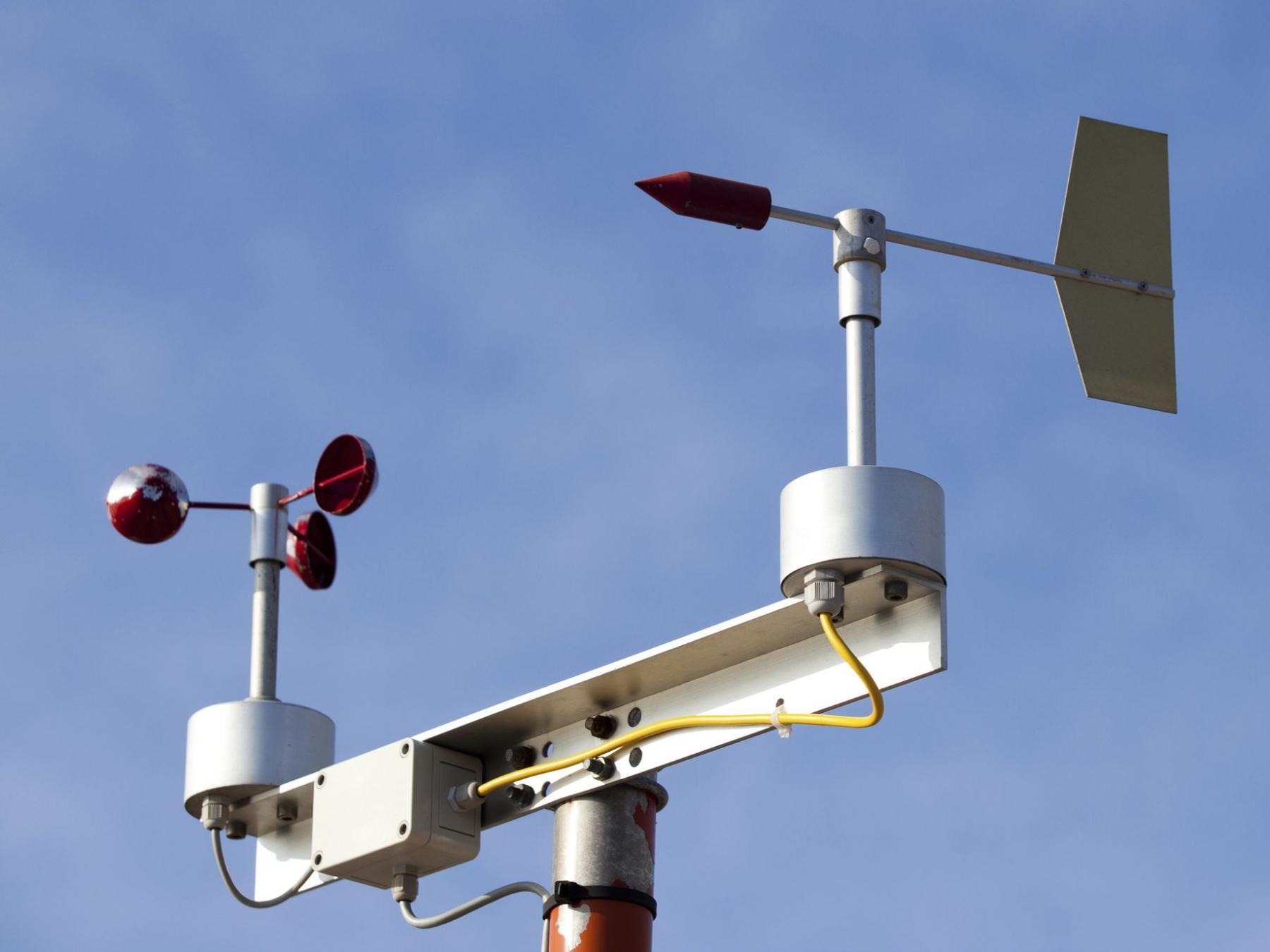

| Windmeters |
|
|
 |
| Regenmeter en sensors unit |
|
 |
| Davis solar sensor |
|
|
 |
| Davis UV sensor |
|
|
 |
| Weatherlink PC koppeling |
|
|
|
| Specificaties
van het
weerstation |
| |
Temperatuur bereik: -40° to +65°C |
|
| |
Luchtdruk: 540 to 1100 hPa/mb |
|
|
|
|
| |
Windsnelheid: 0 to 322 km/h |
|
| |
Evapotranspiratie: Dag (832mm) Maand&jaar: (1999 mm) |
|
|
|
|
| |
Luchtvochtigheid: 0 - 100 % RH |
|
| |
Zonnestraling: 0 to 1800 W/m2 |
|
| |
Het display van de Vantage Pro2 wordt door een lichtadapter van stroom voorzien maar het is ook mogelijk om deze met batterijen te gebruiken.
In de console is voor de meting binnenshuis
een barometer, temperatuursensor en luchtvochtigheidsensor opgenomen.
Op het display is standaard de huidige weersituatie te zien en met een druk op de knop de maximale en minimale waarden van de huidige dag,
maand of jaar. Van alle meteorologische parameters is het mogelijk om deze in de naar wens in te stellen eenheid (bv Fahrenheit of graden
Celsius) of in grafiekvorm op het scherm weer te geven.
Het display heeft achtergrond verlichting voor gebruik in een donkere omgeving. Wanneer nodig kunnen er ook diverse alarmen worden ingesteld voor bepaalde extreme hoge of lage temperaturen, grote windsnelheid of bepaalde hoeveelheid neerslag. |
| |
 |
| Display van de Davis console |
|
|
| De volgende parameter worden weer gegeven |
| Temperatuur binnen en buiten |
Zonnestraling |
Voorspelling 48 uur |
| Luchtvochtigheid |
Gevoelstemperatuur |
Verdamping |
| Windsnelheid |
Heatindex |
UV index |
| Windrichting |
Dauwpunt |
Datum en tijd |
| Neerslag |
Luchtdruk |
Tijdstip zonsopkomst |
| Neerslagintensiteit |
Maanstand |
Tijdstip zonsondergang |
|
| |
| De ISS werkt overdag op een zonnepaneel en ‘s nachts op een accu van 3 Volt.
De sensor meet het witte gedeelte de temperatuur en luchtvochtigheid. De witte lamellen werken hetzelfde als
een weerhut, zelfs wanneer deze hij in de volle zon staat is er een nauwkeurige temperatuurmeting mogelijk. |
| |
De neerslag wordt opgevangen in de zwarte trechter die boven de temperatuur sensor is gemonteerd. Onder de trechter is een kantelbakje
geplaatst die elke als deze vol is omklapt.
In het midden onder het kantelbakje zit een magneet die elke keer als het bakje omklapt lang een schakelaar gaat en een puls geeft naar de ISS. Elke kantelling staat voor een neerslaghoeveelheid van 0,2 millimeter. De regenmeter wordt om
de 6 maanden schoongemaakt en opnieuw gecalibreerd met een Hellman maatglas, |
| |
|
Montage
en plaatsing van
de instrumenten |
| |
 |
| Opstelling van het weerstationop de liftkoker |
|
|
 |
| Opstelling van het weerstation vanaf de straat gezien |
|
|
 |
| Opsteliing weerstation |
|
|
 |
Classic Schuifmast 10 mtr
|
|
|
 |

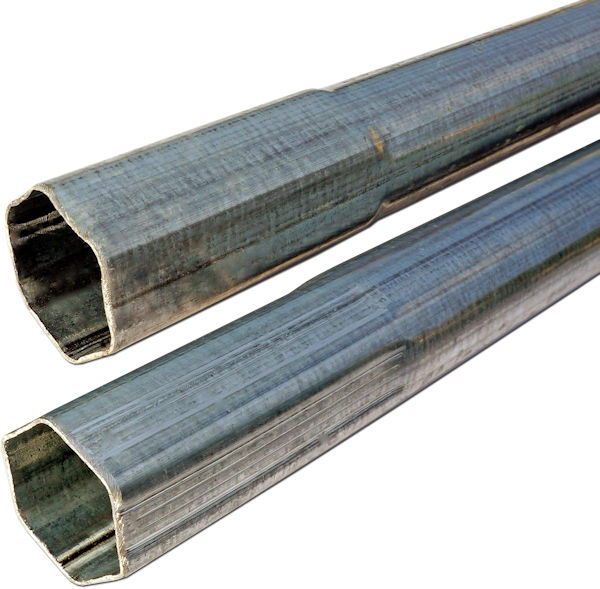

| Antennmast 2 mtr |
|
|
 |
| Satelliet mastklem 90 mm |
|
|
De regen-,
temperatuur-,
luchtvochtigheid-,
zonneschijn- en
UV-sensor staan
op een hoogte
van 14 meter en de windmeters staan op 15 meter boven het straatniveau. |
|
| Montage materialenlijst |
| |
1: Classic international schuifmast 20 mtr. |
|
| |
3: SDMC150ME Satelliet mastklem 3-stuks |
|
| |
2: SDMT110ME antennemast 42 mm x 2.0 mtr |
|
| |
4: Keilbouten 10mm 6-stuks |
|
| |
Voor de montage van het weerstation wordt er gebruik gemaakt van een zware 6-delige aluminium schuifmast met een dikte van 60, 55, 50, 45,
40 en 35 mm, de mast kan maximaal tot 10 meter hoogte worden uitgeschoven. Dit is voor de plaatsing voor weerstation niet nodig, hiervoor worden alleen de 45, 40 en 35mm secties gebruikt, die tot een lengte van 4,0 mtr is
uitgeschoven.
De mast is met
drie
antenne mastklemmen
van 9 cm
gemonteerd aan de
stenen liftkoker. In plsats van een Een schuimast kan er ook twee antenne asten van 2 mtr gebruikt worden. |
|
| Reolink IP-Camera |
| |
|
Voor de webcam
wordt gebruik
gemaakt van de
Reolink
RLC-410WS
IP-camera. De
camera heeft een
HD sensor met
een lens van
3.6mm met
beeldhoek van
80°, de camera
produceert
scherpe beelden
met een
resolutie van
2560x1440
pixels. De
camera kan
bekabeld en
draadloos op
het
netwerk worden
aangesloten. De
afstand tot het acces pointbedraagt
maximaal 6 mtr. |
| |
| Specificaties: |
| Cameraresolutie: 2560 x 1920px |
| Gebruik: Binnen/Buiten (IP66) |
| Voeding: DC12V |
| Afmetingen:67x186mm |
| Video: |
| Framesnelheid: 15fp |
| Beeld spiegelen Verticaal/Horizontaal |
| Lensgrootte: 4mm |
| Kijkhoek: 80° |
| Minimale verlichting (zonder IR): 0 Lux (met) IR |
| Nachtzicht |
Aantal infrarood-leds: 30
|
| Bereik nachtzicht: 30 meter |
| Netwerk: |
| Ethernetsnelheid: 10M/100Mbps RJ45 |
| WiFi-standaard: IEEE 802.11a/b/g/n |
WLAN-beveiliging: 256-bit encryption
Protocol ondersteuning: HTTPS, SSL, TCP/IP, UDP, UPNP, RTSP, SMTP, NTP, DHCP, DNS, DDNS, FTP, ONVIF, P2P |
|
|
 |
| RLC-410WS
IP-camera |
|
| |
| Computer en gebruikte software |
| |
| De afgelopen zes jaar is er gebruik gemaakt van een refurbished Fujitsu
Siemens Esprimo Q910 MINI PC.Deze PC heeft een Intel Core i5-4590T processor, 220agb assd schijf en 8GB geheugen mwt windows 10 als besturing systeem. Helaas is deze PC niet geschikt om met Windows 11 te werken. Omdat er een nieuwe laptop voor alle werkzaam heden is aangeschaft, is d Asus VivoBook Pro 15 N580GD-E4405T nu als basis computer voor het weerstation in gezet. De is voorzien van windows 11, een I7 processor en 16GB aan geheugen.. |
| |
| Technische
specificaties |
| |
Processor: Intel
Core i7-8750H |
|
| |
Grafische kaart: GeForce GTX 1050 |
|
| |
Beeldsherm: 15.6"IPS scherm |
|
| |
Resolutie: 1920x1080 (Full HD) |
|
| |
Opslag-1:
120 GB SSD
Schijf (Solid
state) |
|
| |
Opslag-2:
1 TB HDDSchijf (5400rpm) |
|
|
|
| |
WiFi: 2,4GHz: 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), |
|
|
|
| |
Besturingsysteem: Windows-11 Home |
|
|
|
|
|
| Asus VivoBook Pro 15 N580GD-E4405T |
|
Weather Display werkt met weerstations van Davis struments, Oregon Scientific, Techno Line, Irox en Ventus, evenals vele andere huidige en oudere stations. Slaat een logbestand op,
die altijd kan worden opgevraagd. Kan de gemiddelden, minimalen en maximale waarden per dag,
maand en jaar kan zien. De maandelijkse en jaarlijkse regen totalen en worden weergegeven
in grafieken of tekst samen met regen hoeveelheid
per minuut of per uur en de intensiteit. Meeteenheden zijn volledig instelbaar en kan de offset waarde invoeren om de onnauwkeurigheden of afwijkingen door de installatie locatie te compenseren. Creëert zijn eigen prognHeeft een ingebouwde FTP server is het mogelijk om de data te versturen naar verschillende weerdiensten zoals Globe CWOPS, WunderGround, Weather Bug, UK Met Office WOW.
Op de website van Wunderrground zijn alle data van het weerstaions om eigen webpagina samen gebracht en
hier mogelijk om alle data in te zien. Publiceert haar
eigen of uw aangepaste HTML, beelden, grafieken en rapporten naar websites en het versturen van upload-feeds voor real time data voor Weather Display Live. |
| |
De Running mode en file locaties kunnen door de gebruiker worden ingesteld om automatisch te starten, te verbergen wanneer bestanden lokaal
of om een netwerk op te slaan, een back-up etc ..Kan worden geïntegreerd met uw web-cam beelden reeds gepubliceerde nemen of te publiceren van de camera naar uw website inclusief integratie met Afbeelding Salsa.
Elke licentie is voor het leven en maakt het mogelijk voor meervoudig gebruik
op een enkele site / station met IP Client Server tussen pc's om de gegevens te bekijken op meerdere pc's leven. |
| |
| Software download: Weather Display |
| |
 |
| Hoofdscherm Weather Display |
|
|
|
| Schermafbeelding Ispy |
|
| Ispy bewakingsoftware is een gratis open sourse programma wat geschikt is om de beelden van de IPcamera op te slaan of naar een server te uploaden. Het mogelijk om de intervaltijden in te stellen en er kunnen meerdere camera's worden aangesloten. |
| |
| De software bevat de volgende functies: |
Controle PTZ enabled IP-camera's. Praat functie om Foscam, Axis iSpyServer en IP Webcam Android-camera's. Luister en te monitoren op afstand microfoons via het netwerk.Video en audio bronnen voor het vastleggen van films met geluid. Uploaden naar YouTube, Dropbox en Google Drive
Toegang Command line (integreren met domotica). Remote Commands (uit te voeren via het web of via mobiele apparaten)
Detecteren, hoogtepunt, spoor en opnemen bij beweging. Opnemen van video en audio on demand (en via het web). Pas bewegingsdetectie gebieden op uw camera.FTP en SFTP frames van uw camera naar een externe server. Capture Snapshots en Timelapse. E-mail, SMS en Twitter alerts. |
| |
| Software download: Ispy |
|
|
|
|
|
|
