Wat
zien weersatellieten - Remote Sensing
|
|
|
Weersatellieten
verkrijgen
informaties
atmosferische
verschijnselen
via remote
sensing.
Dit is waar we
veel kunnen
leren over een
onderwerp of
object zonder
daadwerkelijk in
contact te zijn
met het object.
Bij
remote sensing
detectie wordt
er gebruikt
gemaakt van
meting van
weersomstandigheden
die gevoelig
zijn voor
elektromagnetische
energie zoals
... |
| |
|
- Warmte
(infraroodscanners
op satellieten) |
|
-
Radiogolven (Doppler-radar) |
| |
Remote sensing
via satellieten
biedt een uniek
perspectief om
grote regio's te
observeren.
Deze sensoren
kunnen energie
meten bij
golflengten
die
buiten het
bereik van het
menselijk zicht
liggen. |
| |
| |
| Elektromagnetische golven |
| |
|
Elektromagnetische
golven zijn
onzichtbare vormen
van energie die door
het universum
reizen. We kunnen
echter enkele van de
resultaten van deze
energie zien het
zichtbare
lichtspectrum. Het
licht dat onze ogen
kunnen zien, maakt
eigenlijk deel uit
van het
elektromagnetische
spectrum. |
| |
|
Dit zichtbare deel
van het
elektromagnetische
spectrum bestaat uit
de kleuren die we in
een regenboog zien -
van
rood en oranje tot
blauw en paars.
Elk van deze kleuren
komen eigenlijk
overeen met een
andere golflengte
van licht. |
| |
|
Het geluid dat we
horen is het
resultaat van golven
die we niet kunnen
zien.
Geluidsgolven hebben
iets nodig om
doorheen te reizen
om van de ene plaats
naar de andere te
gaan.
Geluid kan door
lucht reizen omdat
lucht is
gemaakt van
moleculen. |
|
|
 |
| Elektromagnetieche golven |
|
| |
|
Deze moleculen
dragen de
geluidsgolven door
tegen elkaar te
botsen, zoals
dominostenen die
elkaar omverwerpen.
Geluid kan door
alles reizen dat van
moleculen is gemaakt
- zelfs water!
Er is geen geluid in
de ruimte omdat er
geen moleculen zijn
om de geluidsgolven
over te brengen. |
| |
|
Elektromagnetische
golven zijn niet
zoals geluidsgolven
omdat ze geen
moleculen nodig
hebben om te reizen.
Dit
betekent dat
elektromagnetische
golven door lucht,
vaste objecten en
zelfs de ruimte
kunnen reizen.
Dit is hoe
astronauten op
ruimtewandelingen
radio's gebruiken om
te communiceren.
Radiogolven zijn een
soort
elektromagnetische
golven. |
| |
|
Elektriciteit kan
statisch zijn, zoals
wat een ballon tegen
de muur houdt of je
haar overeind laat
staan.
Magnetisme kan ook
statisch zijn, zoals
een koelkastmagneet.
Maar als ze
veranderen of samen
bewegen, maken ze
golven -
elektromagnetische
golven. |
| |
|
Elektromagnetische
golven worden
gevormd wanneer een
elektrisch veld (dat
wordt weergegeven
met rode pijlen)
koppelt met een
magnetisch veld (dat
wordt weergegeven
met blauwe pijlen).
Magnetische en
elektrische velden
van een
elektromagnetische
golf staan loodrecht
op elkaar en op de
richting van de
golf.
|
| |
 |
| Electromagnetische spectrum en zichtbaar spectrum Bron: EMF&Health |
| |
Als u naar de radio
luistert, tv kijkt
of een diner kookt
in een magnetron,
gebruikt u
elektromagnetische
golven. Radiogolven,
televisiegolven en
microgolven zijn
allemaal soorten
elektromagnetische
golven. Ze
verschillen alleen
van elkaar in
golflengte.
Golflengte is de
afstand tussen de
ene golftop tot de
volgende. Golven in
het
elektromagnetische
spectrum variëren in
grootte van zeer
lange radiogolven
ter grootte van
gebouwen tot zeer
korte gammastralen
die kleiner zijn dan
de grootte van de
kern van een atoom.
Toch kan hun grootte
worden gerelateerd
aan hun energie. |
| |
Hoe kleiner de
golflengte, hoe
hoger de energie.
Een bakstenen muur
blokkeert
bijvoorbeeld
zichtbare
lichtgolflengtes.
Kleinere,
energiekere
röntgenstralen
kunnen door
bakstenen muren
gaan, maar worden
zelf geblokkeerd
door dichter
materiaal zoals
lood. Hoewel kan
worden gezegd
dat
golven worden
geblokkeerd door
bepaalde materialen,
is het juiste begrip
dat golflengten van
energie worden
"geabsorbeerd" door
objecten, of niet.
Dat wil zeggen,
golflengte-energie
kan door bepaald
materiaal worden
geabsorbeerd.
We gebruiken deze
kennis in
weersatellieten,
omdat de atmosfeer
ook sommige
golflengtes
absorbeert en andere
doorlaat |
|
Niet alle
golflengten van
elektromagnetische
straling van de
zon bereiken
echter de aarde
en niet alle
golflengten die
door de aarde
worden
uitgezonden,
bereiken de
ruimte.
De atmosfeer
absorbeert een
deel van deze
energie terwijl
andere
golflengten er
doorheen kunnen. |
| |
|
De plaatsen waar
energie er
doorheen gaat,
wordt een
atmosferisch
venster
genoemd.
We gebruiken
deze vensters
om in de
atmosfeer te
kijken waaruit
we veel
informatie over
het weer kunnen
halen.
De meeste
energie van de
zon komt van
zichtbaar licht
en het
nabij-infraroodgedeelte
van het
elektromagnetische
spectrum.
Alle uitgaande
energie die door
de aarde wordt
uitgezonden, is
infrarood. |
| |
 |
| |

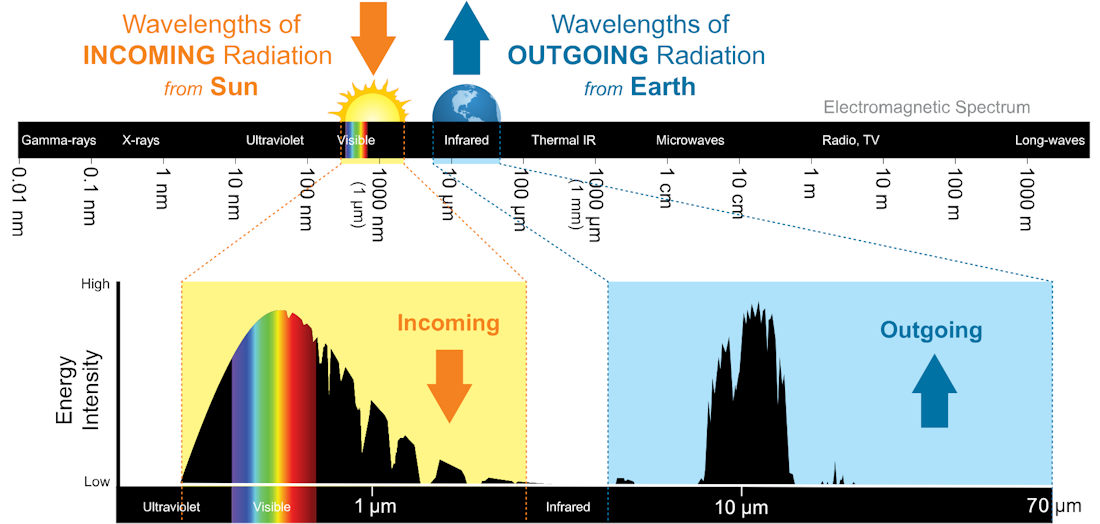

| Inkomende energie van de zon en uitgaande energie van de aarde ten opzichte van het elektromagnetische spectrum. De dipjes in de inkomende en uitgaande energie zijn waar de atmosfeer energie absorbeert. Een deel van de binnenkomende energie wordt geabsorbeerd door de atmosfeer, terwijl de meeste infrarode energie die door de aarde wordt uitgezonden, wordt geabsorbeerd. |
| |
| |
De plaatsen met beperkte of bijna geen absorptie door de atmosfeer staan bekend als het atmosferische venster waardoor we op verschillende golflengten in de atmosfeer kunnen kijken.
Door gebruik te maken van deze "vensters" kijken we naar de atmosfeer op verschillende golflengten.
Elk van deze kanalen is gekozen om verschillende visies op de aarde te bieden. |
| |
| |
Geschatte locaties van de 16 kanalen die we gebruiken om door de atmosfeer te kijken met de satellieten van de GOES-R-serie.
Deze gebaseerd op de technologie op het moment dat elke satelliet werd gebouwd en hun specifieke baan. |
| |
| 16 verschillende
kanalen van de
GEOS-16 |
| |
|
Zichtbare
banden |
|
Er zijn twee
zichtbare banden,
blauw en rood.
Deze twee
golflengten worden
genoemd naar hun
locatie op het
zichtbare gedeelte
van het
elektromagnetische
spectrum. |
| |
|
Hoewel deze
afbeeldingen in hun
natuurlijke kleuren
in blauwe en rode
tinten zouden
verschijnen, worden
de kleuren omgezet
naar grijstinten.
Aangezien dit
"zichtbare" kanalen
zijn, zullen de
beelden 's nachts
zwart lijken. |
| |
| Kanaal-1: Zichtbaar
licht - "De Blauwe band"
- 0.47µm |
| |
 |
| 0,47 µm - Blauwe band - resolutie van 1 km - Nacht |
|
|
 |
| 0,47 µm - Blauwe band - resolutie van 1 km - Overdag |
|
| |
|
Een van de twee zichtbare kanalen, deze bevindt zich in het blauwe gedeelte van het zichtbare spectrum. Het biedt bijna continue waarnemingen overdag van stof, nevel, rook en wolken. Het omvat ook metingen van aërosol
optische
diepten om de
luchtkwaliteit
te kunnen volgen
en volgen.
Metingen in de
blauwe band
kunnen ook
schattingen van
de zichtbaarheid
opleveren. |
| |
| Kanaal-2: Zichtbaar
licht - "De Rode
band"
- 0.63µm |
| |
 |
| 0,63 µm - Blauwe band - resolutie van 1 km - Nacht |
|
|
 |
| 0,63 µm - Blauwe band - resolutie van 1 km - Overdag |
|
| |
|
De tweede van de
twee zichtbare
kanalen, deze
bevindt zich
nabij het rode
gedeelte van het
zichtbare
spectrum.
Dit kanaal
wordt gebruikt
voor sneeuw- en
ijsbedekking
overdag,
detectie van
zwaar weer,
laaghangende
wolkenbanden,
rook,
vulkanische as,
orkaananalyse en
winterstormanalyse. |
| |
Er is geen
groen kanaal.
Dat is
belangrijk omdat
alle drie de
kleuren, rood,
groen en blauw,
nodig zijn om
een afbeelding
met ware kleuren
te produceren.
De informatie die beschikbaar wordt gesteld door het volgende kanaal hieronder, de Veggie
-band, wordt
gebruikt om de
groene kleur
te simuleren die
nodig is om een
"kleur -beeld
te produceren. |
| |
| Kanaal-3: Near
Infrared -
De "Veggie" - band
- 0.86µm |
| |
 |
| 0,86 µm - Veggie band - resolutie van 1 km - Nacht |
|
|
 |
| 0,86 µm - Veggie band - resolutie van 1 km - Overdag |
|
| |
|
Hoewel dit een nabij-infrarode
band is (niet
zichtbaar voor
het oog), is
vegetatie
gemakkelijk te
zien op deze
golflengte en
krijgt daarom de
bijnaam
vegetarische
band.
Het is nuttig
bij het
beoordelen van
landkenmerken
bij het bepalen
van brand- en
overstromingspotentieel.
Schade door
bosbranden zal
bijvoorbeeld
donkerder lijken
in vergelijking
met nabijgelegen
onaangetaste
gebieden.
Dit helpt bij
het lokaliseren
van gebieden
waar
aanzienlijke
regenval kan
leiden tot
overstromingen
en
modderstromen. |
| |
|
Water absorbeert
sterk bij deze
golflengte
waardoor het
donker lijkt.
Er is dus een
hoog contrast
tussen land en
water.
Kanaal 3 wordt
ook gebruikt om
een "groene"
band te
simuleren die
nodig
is om een rood-groen-blauw
(RBG)
kleurenbeeld te
produceren |
| |
| Kanaal-4: Near
Infrared -
De "Cirrus" - band
- 1.37µm |
| |
 |
| 1.37 µm - Cirrus band - resolutie van 1 km - Nacht |
|
|
 |
| 1.37 µm - Cirrus band - resolutie van 1 km - Overdag |
|
| |
|
Deze band is
gecentreerd in
een sterke
waterdampabsorptie
van het
elektromagnetische
spectrum. Dit
betekent dat
straling van
waterdamp (water
in gasvormige
toestand) wordt
geabsorbeerd
en daarom niet
routinematig
zichtbaar is bij
deze golflengte.
Daarom biedt dit
kanaal onder de
meeste
omstandigheden
een uitstekende
gevoeligheid
overdag voor
hoge, zeer dunne
cirrus,
vandaar de
cirrus-band.
Dit betekent ook
dat het
gemakkelijker is
om onderscheid
te maken tussen
lage en hoge
wolken of andere
heldere objecten
en hoge wolken. |
| |
| Kanaal-5: Near
Infrared -
De "Sneeuw / IJs" - band
- 1.61µm |
| |
 |
| 1.61 µm - Sneeuw en ijs band - resolutie van 1 km - Nacht |
|
|
 |
| 1.61 µm - Sneeuw / ijs band - resolutie van 1 km - Overdag |
|
| |
Deze band maakt
gebruik van de
verschillende
manier waarop
licht wordt
gebroken tussen
ijs en water.
Sneeuw- en
ijsoppervlakken
absorberen
deze
golflengte
sterk. Doordat
hun straling
wordt
geabsorbeerd,
lijken
ijskristallen
(sneeuw en
cirkelvormige
wolken) overdag
donkerder dan
wolken die uit
vloeibaar water
bestaan.
Bosbranden zijn
's nachts vooral
merkbaar tegen
de donkere
achtergrond. |
| |
| Kanaal-6: Near
Infrared -
De "Wolkendeeltjes" - band
- 2.24µm |
| |
 |

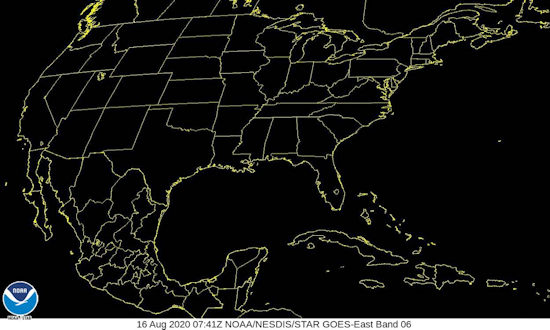

| 2.24 µm - Wolkendeeltjes band - resolutie van 1 km - Nacht |
|
|
 |
| 2.24 µm - Wolkendeeltjes band - resolutie van 1 km - Overdag |
|
| |
|
In
combinatie met
andere banden
zal Band 6 het
schatten van de
deeltjesgrootte
van wolken
mogelijk maken.
De groei van
wolkendeeltjes
is een indicatie
van de
ontwikkeling van
de wolken en
de intensiteit
van die
ontwikkeling.
Andere
toepassingen
zijn onder meer:
gebruik bij het
schatten van de
grootte van
aerosoldeeltjes,
bewolking,
detectie van
hotspots en
sneeuwdetectie. |
| |
| Kanaal-7:
Infrared -
De "Kortegolf - band"- 3.9µm |
| |
 |
| 3.9 µm - Kortegolf band - resolutie van 1 km - Nacht |
|
|
 |
| 3.9 µm - Kortegolf band - resolutie van 1 km - Overdag |
|
| |
Dit infrarood
kanaal is
temperatuurgevoelig
en kan daarom de
kleine
thermische
verschillen
tussen de grond
en lage
stratuswolken
zien.
Dit maakt
het
handig voor het
identificeren
van nachtelijke
mist en
laaghangende
bewolking.
Het is ook
nuttig voor het
detecteren van
vulkanische as
en het schatten
van de
temperatuur van
het
zeeoppervlak.
Deze band kan
ook worden
gebruikt om
stedelijke
hitte-eilanden
te bestuderen. |
| |
| Kanaal-8: Infrarood -
De "Waterdamp
- hoge troposfeer" - band
- 6.2µm |
| |
 |
| 6.2 µm - Waterdamp hoge troposfeer - resolutie van 2 km - Nacht |
|
|
 |
| 6.2 µm - Waterdamp hoge troposfeer- resolutie van 2 km - Overdag |
|
| |
Deze band
8 zal word
gebruikt voor
het volgen van
waterdamp in de
bovenlaag van de
troposfeer, de
identificatie
van
straalstromen,
het voorspellen
van orkanen, het
voorspellen van
stormen op de
middellange
breedtegraad,
analyse van
zwaar weer, het
schatten van de
vochtigheid op
het bovenste
middenniveau
(voor oudere
verticale
vochtprofielen)
en
turbulentiedetectie. |
| |
| Kanaal-9: Infrarood -
De "Waterdamp
- midden troposfeer" - band
- 6.9µm |
| |
 |
| 6.9 µm - Waterdamp midden troposfeer - resolutie van 2 km - Nacht |
|
|
 |
| 6.9 µm - Waterdamp midden troposfeer- resolutie van 2 km - Overdag |
|
| |
|
Het middelste
waterdampkanaal.
Tenzij wolken op
een hoger niveau
het zicht
belemmeren, kan
deze band
slechts 500 mb
niveau (ongeveer
18.000 voet /
5.500 meter)
zien.
Het wordt
gebruikt voor
het volgen van
waterdamp op
midden- en
bovenniveau,
straalstroom
indentificatie,
voorspelling van
orkanen,
stormvoorspellingen
op middellange
breedtegraad,
analyse van
zwaar weer en
vochtschatting
op middenniveau. |
| |
| Kanaal-10: Infrarood -
De "Waterdamp
- lage troposfeer" - band
- 7.3µm |
| |
 |
| 7.3 µm - Waterdamp lage troposfeer - resolutie van 2 km - Nacht |
|
|
 |
| 7.3 µm - Waterdamp lage troposfeer- resolutie van 2 km - Overdag |
|
| |
Dit kanaal kijkt
het diepst in de
atmosfeer.
Tenzij wolken op
een hoger niveau
het zicht
belemmeren, kan
deze band
slechts een
niveau van
750 mb (ongeveer
2.400 meter)
zien. Als
zodanig is
het handig om
lagere
vochtigheid en
jetstrepen
(kleine gebieden
ingebed in de
straalstroom
die
tot
zwaar weer
kunnen leiden)
te bekijken en
in te schatten.
Het kan ook
worden gebruikt
om vulkanische
pluimen te
markeren die
rijk zijn aan
zwaveldioxide
(SO2). |
| |
| Kanaal-11: Infrarood -
De "Wolkenfase" - band
- 8.4µm |
| |
 |
| 8.4 µm - Wolkenfase - resolutie van 2 km - Nacht |
|
|
 |
| 8.4 µm - Wolkenfase - resolutie van 2 km - Overdag |
|
| |
|
Wolken
kunnen uit de
volgende fasen
bestaan;
vloeibaar water,
super gekoeld
water
(druppeltjes
blijven in
vloeibare vorm
hoewel de
temperatuur
ONDER het
vriespunt is) of
bevroren.
Deze band is
vergelijkbaar
met de
"traditionele"
infrarood band
(kanaal 14) maar
met het extra
voordeel dat het
helpt bij het
bepalen van de
wolkenfase.
Het wordt
gebruikt in
combinatie met
kanalen 14 en 15
om zowel overdag
als 's nachts
wolkenfasen af
te leiden.
Deze band is
essentieel voor
het genereren
van veel
producten |
| |
| Kanaal-12: Infrarood -
De "Ozon" - band
- 9.6µm |
| |
 |
| 9.6 µm - Ozon - resolutie van 2 km - Nacht |
|
|
 |
| 9.6 µm - Ozon - resolutie van 2 km - Overdag |
|
| |
|
Momenteel geeft
deze band
informatie over
de dynamiek van
de atmosfeer
nabij de
tropopauze (de
grens tussen de
troposfeer
beneden waar
we wonen - en de
stratosfeer
erboven).
In de toekomst
zal dit kanaal,
samen met andere
infrarood
kanalen en
weermodelinformatie,
de hoeveelheid
ozon in een
kolom leveren.
Het Totale
Ozone-product
zal naar
verwachting
informatie
verstrekken aan
voorspellers die
hen zullen
helpen bij het
voorspellen van
gebieden met
atmosferische
turbulentie en
om betere
voorspellingen
te doen over de
luchtkwaliteit. |
| |
| Kanaal-13: Infrarood -
De "Schone" - band
- 10.3µm |
| |
 |
| 10.3 µm - Schone band - resolutie van 2 km - Nacht |
|
|
 |
| 10.3 µm - Schone band - resolutie van 2 km - Overdag |
|
| |
Dit kanaal wordt
als schoon
beschouwd omdat
het minder
gevoelig is voor
waterdamp dan
andere infrarood
kanalen.
Hierdoor kan
het,
in
vergelijking met
kanaal 11, door
enkele wolken
kijken
om ijs te zien.
Dit helpt om
correcties op
luchtvochtigheid
te verbeteren en
is nuttig voor
het schatten van
deeltjesgroottes
van wolken.
Kanaal 13 wordt
gebruikt in veel
samengestelde en
bandverschillen
weergaven. |
| |
| Kanaal-14: Infrarood -
De "Lange-golf" - band
- 11.2µm |
| |
 |
| 11.2 µm - Lange-golf - resolutie van 2 km - Nacht |
|
|
 |

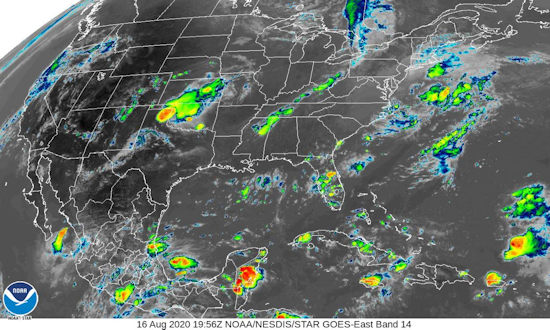

| 11.2 µm - lange-golf band - resolutie van 2 km - Overdag |
|
| |
|
Het traditionele
infrarood
beeldkanaal.
Waarnemingen van
dit infrarood
vensterkanaal,
met andere
golflengten,
dragen bij aan
veel
satellietproducten,
zoals
neerslagschattingen,
wolkendriftwinden,
orkaanintensiteit
en
spooranalyses,
bewolking-tophoogtes
en vulkanische
asdetectie,
evenals
mistdetectie,
wolkenfase en
schattingen van
de
deeltjesgrootte
van de wolken. |
| |
| Kanaal-15: Infrarood -
De "Vuile" - band
- 12.3µm |
| |
 |
| 12.3 µm - Vuile band - resolutie van 2 km - Nacht |
|
|
 |
| 12.3 µm - Vuile band - resolutie van 2 km - Overdag |
|
| |
|
Dit kanaal wordt
als vuil
beschouwd omdat
het gevoeliger
is dan andere
infrarood
vensterkanalen
voor waterdamp.
In vergelijking
met het schone
venster (kanaal
13) wordt het
gebruikt om het
verschil in
gesplitst
venster te
berekenen.
Een verschil in
een gesplitst
venster is waar
de waarden voor
een bepaalde
locatie op het
"vuile" kanaal
worden
afgetrokken van
de waarden op
dezelfde locatie
op het "schone"
kanaal.
Dit helpt om
verschillen in
vocht bij
heldere luchten
te benadrukken |
| |
| Kanaal-16: Infrarood -
De "Koolstof" - band
- 13.3µm |
| |
 |
| 13.3 µm - Koolstof band - resolutie van 2 km - Nacht |
|
|
 |
| 13.3 µm - Koolstof band - resolutie van 2 km - Overdag |
|
| |
|
Deze band wordt
doorgaans niet
gebruikt voor
visuele
interpretatie
van
weersgebeurtenissen,
maar voor het
genereren van
andere afgeleide
GOES-beelden.
Het is primair
gebruik voor het
schatten van de
luchttemperatuur,
het bepalen van
de locatie van
de tropopauze en
bewolking
waarnemingen
voor wolken
tophoogte,
bewolking-drift
(voor het
bepalen van
windsnelheid en
-richting). |
| |
| Geo-Color - Bijna
werkelijke kleuren |
| |
 |
| Geo-Color - Nacht |
|
|
 |
| Geo-Color - Overdag |
|
| |
|
Dit beeld is
geen enkel
kanaal, maar een
combinatie van
verschillende
GOES-R-kanalen samen met een in een polaire baan om de aarde draaiende satelliet. Overdag worden banden 1, 2 en 3 (rood, blauw en veggie)
gecombineerd om
een benadering
te produceren
van hoe het
eruit zou zien
als het vanuit
de ruimte met
menselijke ogen
zou worden
bekeken. |
| |
|
'S Nachts worden
banden 7 en 13
gecombineerd en
ingekleurd.
De nachtelijke
blauwe kleuren
vertegenwoordigen
vloeibare
waterwolken
zoals mist en
stratus, terwijl
grijs tot wit
hogere ijswolken
aangeeft.
Ten slotte
worden de
nachtelijke
stadslichten
toegevoegd
vanuit een in
een baan om de
pool draaiende
NASA-satelliet. |
| |
| Geostationary Lightning Mapper - Bliksem dichtheid |
| |
 |
| Bliksem dichtheid - Nacht |
|
|
 |
| Bliksem dichtheid - Overdag |
|
| |
|
Mate van
bliksemdichtheid
is het aantal
bliksemflitsen
dat binnen een
roostercel
gedurende een
bepaalde
tijdsperiode
optreedt, en was
het eerste
GLM-product dat
routinematig
beschikbaar
was voor
NWS-voorspellers.
Vele jaren van
onderzoek en
operationele
demonstraties
van lightning
mapping array
hebben
aangetoond dat
FED het
geprefereerde
totale
bliksemproduct
is.
FED geeft het
beste weer, in
een enkel
product, het
aantal
GLM-flitsen
(toepassingen
voor
stormtrending)
en de omvang van
GLM-gebeurtenissen
(met weergave
van
bliksemgebieddekking).
Extra gerasterde
GLM-producten
worden
geëvalueerd voor
toekomstige
implementatie. |
| |
 |
| Luchtmassa in RGB - Nacht |
|
|
 |
| Luchtmassa in RGB - Overdag |
|
| |
Luchtmasa RGB
wordt gebruikt
om de omgeving
rond synoptische
systemen te
diagnosticeren
door de
temperatuur- en
vochtigheidskenmerken
van luchtmassa's
te verbeteren.
Cyclogenese kan
worden afgeleid
uit de
identificatie
van warme,
droge, ozonrijke
neerdalende
stratosferische
lucht
geassocieerd met
straalstromen en
potentiële
vorticiteit (PV)
anomalieën.
De RGB kan
worden gebruikt
om de locatie
van
PV-anomalieën in
modelgegevens te
valideren.
Bovendien kan
deze RGB
onderscheid
maken tussen
polaire en
tropische
luchtmassa's,
vooral langs
frontale grenzen
op het hoogste
niveau, en
wolken op hoog,
midden en laag
niveau
identificeren. |
| |
 |
| Sandwich - Nacht |
|
|
 |
| Sandwich - Overdag |
|
| |
In de zoektocht om de weersvoorspellingen te verbeteren, kijken onderzoekers naar innovatieve tools om meer te weten te komen over veranderende atmosferische omstandigheden. Een van die tools, bekend als het 'sandwich'-satellietproduct, combineert verschillende soorten satellietbeelden om meteorologen nieuwe invalshoeken te bieden om stormen te bekijken terwijl ze zich vormen en intensiveren.
De sandwich is een composietbeeld dat is gemaakt door kanalen van zichtbaar licht (0,64 µm) en infrarood (10,3 µm) op elkaar te stapelen.
Het resulterende multidimensionale beeld geeft meteorologen en onderzoekers een efficiënte manier om zwaar weer in bijna realtime te bestuderen met een toegevoegde textuur van de sandwichachtige lagen. |
| |
| Derived Motion Winds
- Wind beweging
patronen |
| |
 |
| Wind beweging patronen - Nacht |
|
|
 |
| Wind beweging patronen - Overdag |
|
| |
|
Afgeleide
bewegingswindvectoren
(DMW) worden
geproduceerd met
behulp van
opeenvolgende
afbeeldingen en
kunnen als
zodanig
belangrijke
informatie
verschaffen over
wind op
verschillende
niveaus tijdens
asynoptische
tijden.
Gebieden met
windschering of
jet maxima
kunnen worden
geïdentificeerd.
Windvectoren
worden berekend
met behulp van
zowel zichtbare
als
infraroodbeelden
(inclusief
waterdamp).
DMW's worden
gebruikt om
gebieden met
sterke wind of
windschering te
identificeren om
modelvoorspellingen
te bevestigen en
/ of om te
anticiperen op
het resultaat
van sterke wind
of windschering. |
| |
 |
| Wolkenfase - Nacht |
|
|
 |
| Wolkenfase - Overdag |
|
| |
Deze RGB wordt
gebruikt om de
fase van
afkoelende
wolkentoppen te
evalueren om
convectieve
initiatie,
stormgroei en
verval te
volgen.
Het kan
ook worden
gebruikt om
sneeuw op de
grond te
identificeren.
De Day Cloud
Phase
Distinction RGB
maakt gebruik
van verschillen
in wolkreflectie
tussen de
zichtbare en
nabij-infrarode
kanalen en
temperatuurverschillen
tussen land en
wolken
in het infrarood
om een groter
contrast te
bieden tussen
achtergrondoppervlakken
en wolkenfasen
(d.w.z. water
versus ijs).
Omdat het
afhankelijk is
van zichtbare
banden 2 en 5,
is het alleen
overdag te
gebruiken.
Deze
RGB-composiet is
ontwikkeld door
het Japan
Meteorological
Agency (JMA)
voor Himawari-8.
De interpretatie
wordt nog
onderzocht. |
| |
 |
| Nachtelijke microfysica - Nacht |
|
|
 |
| Nachtelijke microfysica - Overdag |
|
| |
Het onderscheid
tussen lage
bewolking en
mist in
satellietbeelden
is een
uitdaging.
Hoewel het
verschil tussen
de kanalen van
10,4 en 3,9 μm
een regelmatig
toegepast
product is om
aan de behoeften
van de
luchtvaartvoorspelling
te voldoen,
voegt de
Nighttime
Microphysics (NtMicro)
RGB nog een
kanaalverschil
toe (12,4 - 10,4
μm) als een
proxy voor
wolkendikte en
herhaalt het
gebruik van
het thermische
kanaal van 10,4
μm om gebieden
met warme (dwz
lage) wolken te
versterken waar
de kans op mist
groter is.
De NtMicro RGB
is ook een
efficiënt
hulpmiddel om
snel
andere
wolkensoorten in
de midden- en
hogere atmosfeer
te
identificeren. |
| |
| Bronnen:
Jetstream
Weather School,
GEOS
Image Viewer |
|
|
|
|
