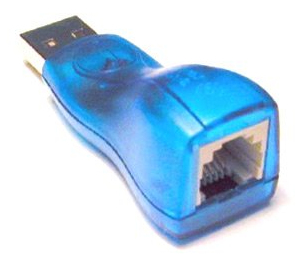

DS9490R USB - 1-Wire connector

DS9490R is een USB naar 1-draads adapter ingebed met 1-draads technologie gelanceerd door Maxim Integrated. Deze adapter wordt gebruikt
om een 1-draads uitgangssensor aan te sluiten op een computer via een USB-poort.

Dat betekent dat deze connector een 1-draads aansluiting omzet in een USB aansluiting voor gebruik
met een USB poort van een computer. Het bericht is een richtlijn voor de prominente functies,
interfaces en toepassingen.

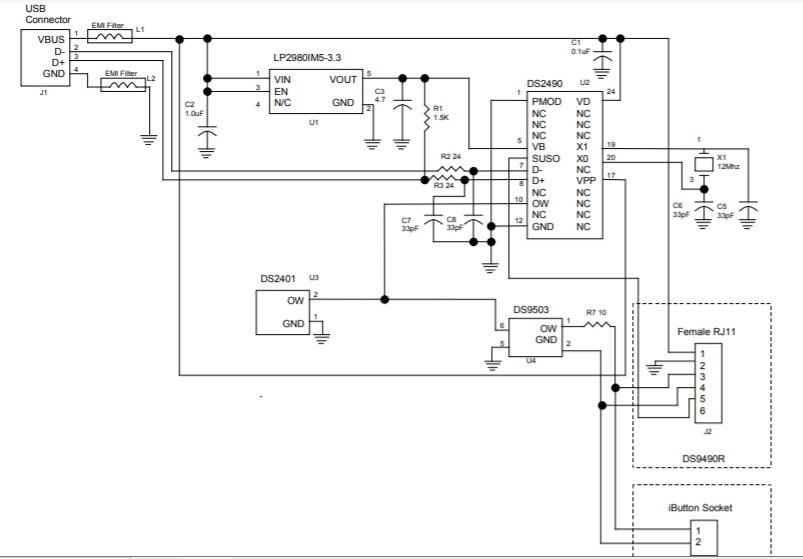

De adapter heeft een snelle 12 Mbps universele seriële interface om een 1-draads apparaat of sensor aan te sluiten op een laptop of pc. Het bestaat uit DS2401, een 64-bits ROM-chipset en een DS2490 USB naar 1-draads link die twee USB-modi heeft.

Bovendien is het een minimalistisch apparaat met een laag vermogen en eenvoudig aan te sluiten voor seriële apparaatcommunicatie. Het verbindt ook de iButton met de pc. Het invoeruiteinde van de
connector bestaat uit een RJ11-poort die wordt gebruikt om een sensor aan te sluiten en het andere uiteinde bestaat uit een USB-poort om te worden aangesloten op een computer.

DS9490R-functies

- Het toestel is gebaseerd op een DS2490 1-wire chipset.

- Tijdens de actieve modus verbruikt het tot 58 mA stroom. En in gesuspendeerde toestand is het ongeveer 0,5 mA.

- Elke DS9490 USB naar 1-draads bridge heeft zijn eigen unieke 64-bits identificatienummer vanwege DS2401.

- De adapter werkt met een snelle datasnelheid van 12 Mbps via de Universal Serial Bus-interface.

- Het kan 1-draads protocolsensoren en apparaten koppelen.

- Voor communicatie met verschillende 1-draads randapparatuur heeft de DS9490R een programmeerbare 1-draads timing.

- Geïntegreerd met de standaard RJ11-interface voor connectiviteitsdoeleinden.

- Bevat open-drain onderbroken USB-uitgang die, indien hoog, in een niet-onderbroken staat is en vice versa

- Het heeft interne pull-up weerstanden voor een betere datacommunicatie.

- Lees-/schrijfbewerkingen worden uitgevoerd via een 1-draads bus.

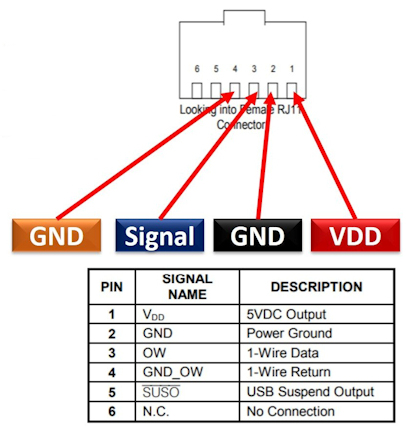

DS9490R aansluiting

Hoe wordt de gebruikt

Het is in principe ontworpen om elk 1-draads busapparaat op het computersysteem aan te sluiten. Het werkt als een brug tussen sensoren of apparaten en het hostsysteem en brengt gegevens over tussen de 1-draads bus naar de universele seriële bus. De 1-draads sensor of het apparaat

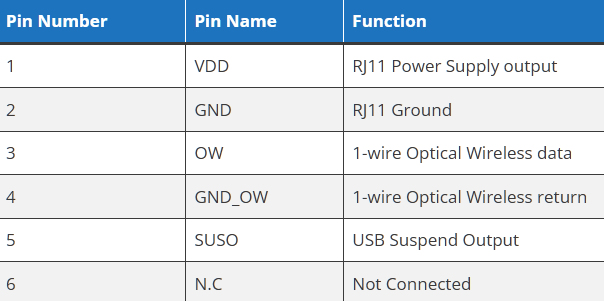

is aangesloten via de RJ11-aansluiting via een kabel en de USB is aangesloten op de hostcomputer. De RJ11-chipset heeft 6 pinnen. Pin 1 en 2 zijn VDD- en GND-pinnen om de sensor van stroom te voorzien. Pin 3 en 4 zijn 1-draads protocolpinnen, d.w.z. Optische draad datapin die is verbonden met de respectieve pin van het 1-draads apparaat en optische draadaarding met de signaalaarde van de sensor. Wanneer de DS9490R is
aangesloten via de USB-aansluiting, herkent het systeem de adapter vanwege de aanwezigheid van de DS2401-chip en begint de overdracht tussen de host en het 1-draads apparaat waarvoor de adapter de brug is. Er kunnen meerdere apparaten of sensoren op de adapter worden aangesloten
als ze in de vorm van een array zijn samengevoegd.

1-wire is eigenlijk een bidirectioneel multidrop-protocol dat werkt in een master-slave-organisatie. Elk slave-apparaat heeft een specifiek adres waarmee het hostsysteem gegevens kan besturen en communiceren voor het functioneren van verschillende bewerkingen via een enkele bus.
Maxim heeft een verscheidenheid aan 1-draads producten, daarom heeft het deze brug geïntroduceerd voor compatibiliteit en gemak. Het heeft
een andere versie die bekend staat als DS9490B en die is speciaal voor de iButton.

Bronnen: Microcontrollerslab I Ibuttonshop I Analog Devices

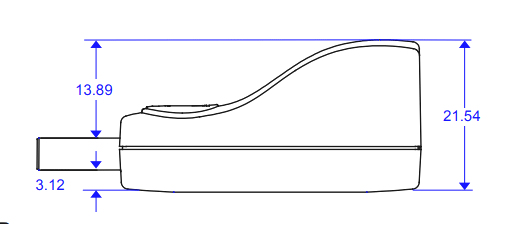

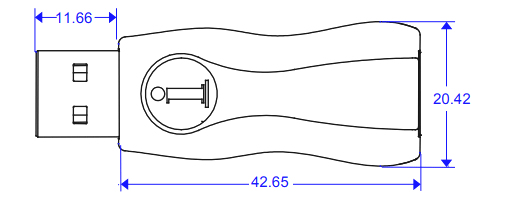

Afmetingen
