PCF85063TP - Realtime clock met LCD display

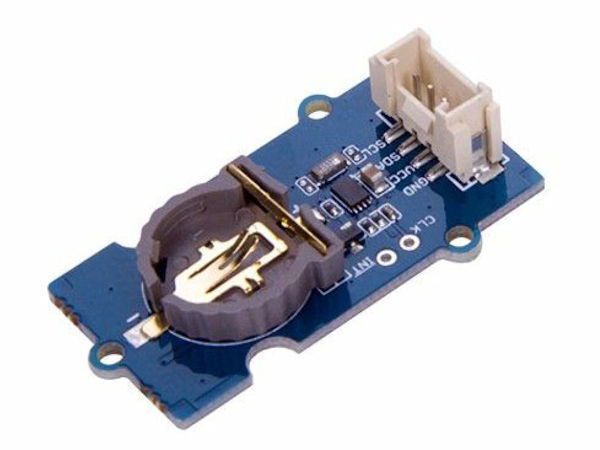

Zeer nauwkeurige RTC gebaseerd op de klokchip PCF85063TP, een CMOS real-time klok (RTC)
en kalender geoptimaliseerd voor een laag energieverbruik. Een offsetregister maakt
fijnafstelling van de klok mogelijk. Alle adressen en gegevens worden serieel overgedragen via
de I2C-bus met een maximale bussnelheid van 400 kbit/s. Vergeleken met de Grove - RTC levert deze module een nauwkeuriger resultaat. Daarnaast biedt deze module een programmeerbare klokuitgang voor randapparatuur, evenals minuut- en halfminuut-interrupts

Benodigde componenten

Arduino UNO

Grove - Realtime clock

Highslide JS
Grove - 16 x 2 LCD

Highslide JS
Grove Base shield

Specificaties van de PCF85063TP clock
 Werkspanning:  5V/3,3V
 Stroomverbruik  0,22 µA bij VDD = 3,3 V en Tamb = 25
 400 kHz tweelijns I2C-businterface:  bij VDD = 1,8 V tot 5,5 V
 Interface:  Grove - I2C (SCL, SDA, VCC, GND)
 Programmeerbare klokuitgang  32.768 kHz, 16.384 kHz, 8.192 kHz, 4.096 kHz, 2.048 kHz, 1.024 kHz, en 1 Hz)
 Detectiefunctie voor het stoppen van de oscillator  Programmeerbaar offsetregister voor frequentieaanpassing
 Interne Power-On Reset (POR)  Afmetingen: 20*40 mm

1: plaats de base shield boven op de Arduino UNO
2: Sluit de Grove PCF85063TP klok aan op een I2Cpoort van het Grove Base-shield
3: Sluit het RGB LCD aan op een I2C poort
4: Sluit de Arduino met een USB kabel aan op de laptop of PC
5: upload de sketch naar de Arduino met sensor

Poort   Type sensor, display of andere grove module
I2C   Grove - PCF85063TP Reail Time Clock
I2C   Grove - RGB 16 x 2 LCD

In de Arduino-code zijn 3 bibliotheken opgenomen
1    #include <Wire.h> // include Arduino Wire library, (adafruit DS248)
  Deze bibliotheek maakt communicatie met I2C-apparaten mogelijk.
2   "include "rgb_lcd.h" // include Seeed Studio LCD library.
   Met de LiquidCrystal-bibliotheek kunt u LCD-schermen bedienen die compatibel zijn met de Hitachi HD44780-driver.
3   #include "PCF85063TP.h" // // Grove High Precission RTC (Seeed Studio)
  Binliotheek voor het beheren van de RTC clock

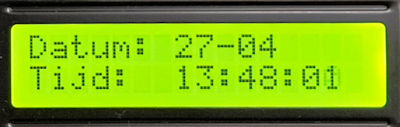

De volledige Arduino-code met LCD display
