De HM3301 Laser PM2.5 Sensor (HM3301) is een nieuwe generatie laser stofdetectie-sensoren. Hij wordt gebruikt voor continue en real-time detectie van fijn stof in de lucht. Met zijn stabiele output, lage ruis, en ultra-laag energieverbruik is hij geschikt voor airconditioners, intelligente luchtzuiveraars, en andere luchtkwaliteit-gerelateerde projecten.
Anders dan de traditionele stofdetectiesensor, maakt de HM-3301 op innovatieve wijze gebruik van een ventilator om lucht door de detectiekamer
te blazen en wordt gebruikt om een real-time en continue test uit te voeren op stof van verschillende deeltjesgrootte in de lucht. Deze module is
een perfect voor stofdetectoren, intelligente luchtzuiveraars, intelligente airconditioners, intelligente ventilatoren, testen van de luchtkwaliteit, nevelmeters, milieumeting, en verwante producten en toepassingen.
Werking van de HM3301 sensor
De HM-3301 stofsensor is gebaseerd op de geavanceerde Mie-verstrooiingstheorie. Wanneer licht door deeltjes gaat met een hoeveelheid die gelijk is aan of groter is dan de golflengte van het licht, zal het lichtverstrooiing produceren. Het verstrooide licht wordt geconcentreerd tot een zeer gevoelige fotodiode, die vervolgens wordt versterkt en geanalyseerd door een circuit.
Met een specifiek wiskundig model en algoritme wordt de telconcentratie en massaconcentratie van de stofdeeltjes verkregen. De HM-3301 stofsensor is samengesteld uit hoofdcomponenten zoals een ventilator, een infrarood laserbron, een condenserende spiegel, een lichtgevoelige buis, een signaalversterkingscircuit en een signaalsorteercircuit.
Benodigde componenten
Arduino UNO

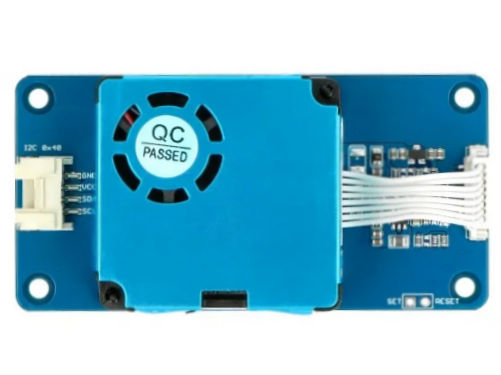

Grove - HM3301 Laser sensor

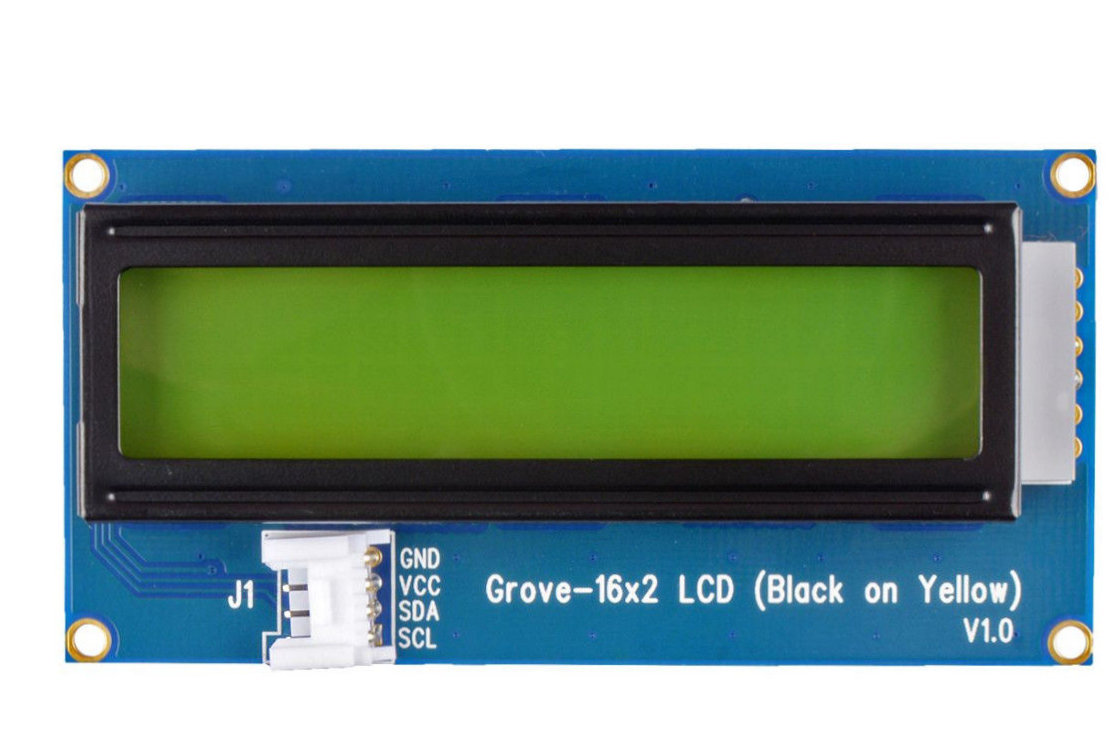

Grove - 16x2 RGB LCD l

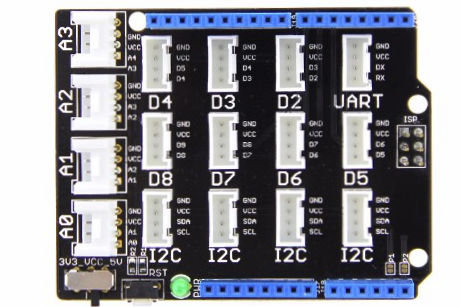

Grove Base shield
Specificaties HM3301 sensor
Bedrijfsspanning:
3.3V / 5V
Bedrijfstemperatuur:
-10 ～ 60 C
Bedrijfsluchtvochtigheid:
10% ～ 90% RH (geen condense)
Deeltjes grootte:
3 kanalen: 2.5µm, 5µm, 10µm
Bereik (PM2.5 standaard waarde
1 ~ 500µg / m3 (Effectief bereik)
Bereik (PM2.5 standaard waarde
1000 µg/ m3 (maxium bereik)
Resolutie
Concentratie: 1µg/ m3
Resolutie
Tellende Concentratie: 1s/0.1L
Stabilisatie tijd
30 seconden na opstarten
Interface
I2C, I2C Adres 0x40
1: plaats de base shield bocn op de Arduino UNO
2: Sluit de Grove HM3301 laser sensor aan op ee I2C poort van het Grove-Base Shield
3: Sluit het RGB LCD aan op een I2C poort
4: Sluit de Arduino met een USB kabel aan op de laptop of PC
5: upload de sketch naar de Arduino met sensor
Poort
Type sensor, display of andere grove module
I2C
Grove - HM3301 PM2.5 Laser Sensor
I2C
Grove - RGB LCD
In de Arduino-code zijn 3 bibliotheken opgenomen
1
#include <Wire.h> // include Arduino Wire library, (adafruit DS248)
Deze bibliotheek maakt communicatie met I2C-apparaten mogelijk.
2
"include "rgb_lcd.h" // include Seeed Studio LCD library.
Met de LiquidCrystal-bibliotheek kunt u LCD-schermen bedienen die compatibel zijn met de Hitachi HD44780-driver.
3
#include "Seeed HM330x.h" // Grove Laser PM2.5 Sensor HM3301

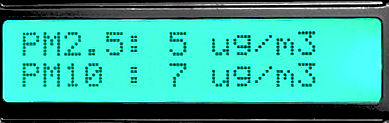

Met deze bibliotheek kun je de PM2.5, PM10 waarden meten.
