DS18B20 - Temperatuur sensor met LCD display

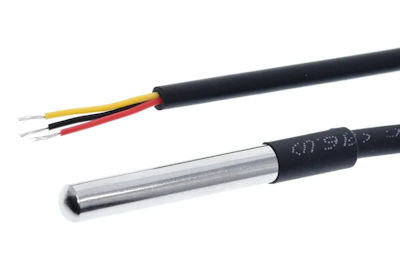

Deze 2 meter lange temperatuursensor met één draad heeft een waterdichte sonde en een
lange draad, waardoor hij geschikt is voor temperatuurmeting onder water. De sensor is
voorzien van een veelgebruikte DS18B20-chip. De originele sensor heeft drie draden en vereist
een extra weerstand om te functioneren. Voor deze sensor hebben we de sensor aangepast
naar een Grove-poort en een ingebouwde weerstand toegevoegd, zodat je hem direct als een gewone Grove-sensor kunt gebruiken.

Benodigde componenten

Arduino UNO

Grove - DS18B20 sensor

Grove - 16 x 2 LCD

Grove Base shield

Specificaties van de DS18B20 sensor
Temperatuur: -55 to 125°C	±0.5°C nauwkeurigheid bij -10°C to +85°C
9Unieke 64 bit ID op de chip)	Temperatuur-limiet alarm
Unieke 64 bit ID op de chip	Query-tijd is minder dan 750ms
Meerdere sensoren kunnen dezelfde pin delen	Bruikbaar vanaf 3.0V tot 5.5V

1: plaats de base shield boven op de Arduino UNO

2: Sluit de Grove DS18B20 Temperatuur sensor a an op poort D2 van het GroveBase-shield

3: Sluit het RGB LCD aan op een I2C poort

4: Sluit de Arduino met een USB kabel aan op de laptop of PC

5: upload de sketch naar de Arduino met sensor

Poort	Type sensor, display of andere grove module
D2	Grove - DS18B20, Dallas OnenWire temperatuur sensor
I2C	Grove - RGB LCD

In de Arduino-code zijn 3 bibliotheken opgenomen
1	#include <Wire.h> // include Arduino Wire library, (adafruit DS248)
	Deze bibliotheek maakt communicatie met I2C-apparaten mogelijk.
2	"include "rgb_lcd.h" // include Seeed Studio LCD library.
	Met de LiquidCrystal-bibliotheek kunt u LCD-schermen bedienen die compatibel zijn met de Hitachi HD44780-driver.
3	#include <OneWire.h> // Jim Studt
	OneWire communicates with 1-wire devices.
	#include <DallasTemperature.h> // Miles Burton
	Library voor Dallas / Maxin temperatuur sensors

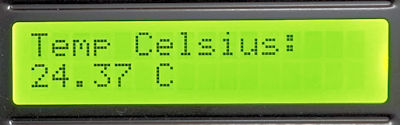

De volledige Arduino-code met LCD display
