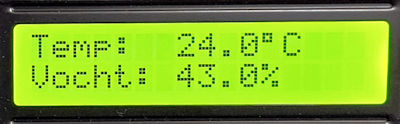

DHT20 Luchtvochtigheid en temperatuur sensor met LCD display
De DHT20 Temperatuur- en vochtigheidssensor is een verbeterde versie van de DHT11. Het is een hoogwaardige, goedkope digitale temperatuur-
en vochtigheidssensor. De DHT20 is voorzien van een gloednieuwe ASIC-chip, een verbeterde MEMS-halfgeleider capacitieve vochtigheidsmodule
en een standaard on-chip temperatuurelement. Naast de prestaties is de efficiëntie van de DHT20 ook verbeterd ten opzichte van de vorige generatie. Na de miniaturisering en veranderingen is de DHT20 robuuster te zijn in zwaardere omstandigheden en is ook veelzijdiger met zijn
I2C-signaal dat meerdere masters ondersteunt.
Met het bredere en nauwkeurigere meetbereik is de DHT20 meer dan geschikt voor verschillende IoT-toepassingen, vooral voor gevallen zoals precisielandbouw en kwaliteitscontrole! Elke DHT20-sensor is in de fabriek gekalibreerd en getest om ervoor te zorgen dat hij de komende jaren
zijn stabiele prestaties op de lange termijn behoudt, is de DHT20 zeer geschikt voor HVAC, auto's, dataloggers, weerstations, huishoudelijke apparaten en zelfs medisch gebruik en andere gerelateerde temperatuur- en vochtigheidsdetectie en gecontroleerde gebieden.
Benodigde componenten
Arduino UNO
Grove - DHT20 sensor
Grove - 16x2 RGB LCD l
Grove Base shield
Specificaties van de DHT20 sensor
Temperatuurnauwkeurigheid: ± 0,5
I²C-interface
Vochtigheidsnauwkeurigheid: ± 3% RV (25 ℃)
Volledig gekalibreerd
Meetbereik (vochtigheid): 0 ~ 100% RH
Uitstekende stabiliteit op lange termijn
Meetbereik (Temperatuur):-40 ~ + 80
Snelle reactie en anti-interferentie vermogen
Digitale uitgang
Brede spanningsondersteuning 2,5-5,5V DC
1: plaats de base shield boen op de Arduino UNO
2: Sluit de Grove Luchtvochtigheid sensor aan op poort I2C van het GroveBase-shield
3: Sluit het RGB LCD aan op een I2C poort
4: Sluit de Arduino met een USB kabel aan op de laptop of PC
5: upload de sketch naar de Arduino met sensor
Poort
Type sensor, display of andere grove module
A0
Grove - Air Quality Sensor V1.3
I2C
Grove - RGB LCD
In de Arduino-code zijn 3 bibliotheken opgenomen
1
#include <Wire.h> // include Arduino Wire library, (adafruit DS248)
Deze bibliotheek maakt communicatie met I2C-apparaten mogelijk.
2
"include "rgb_lcd.h" // include Seeed Studio LCD library.
Met de LiquidCrystal-bibliotheek kunt u LCD-schermen bedienen die compatibel zijn met de Hitachi HD44780-driver.
3
#include "DHT20.h" // Grove Temperatur and Humidity Senso (Seeed Studiot)
Met deze bibliotheek kun je de luchtkwaliteit binnenshuis meten door de concentratie van schadelijke gassen te detecteren.
