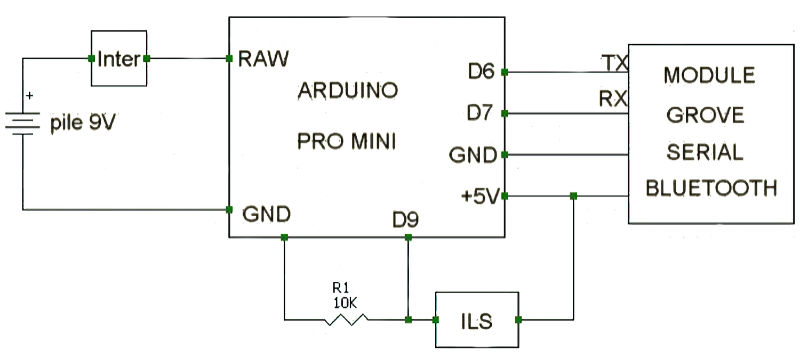

De bluethooth module gebruikt poort D6 voor het verzenden dan dat en poort D7 voor het ontvangen van
data. Bij het gebruik van een grove aansluitkabel die op een enkel poort van de bese-shield wordt
aangesloten, dan is het mogelijk dat er communicatie conflicten ontstaan. Om dit te voorkomen moet er een verloop kabel gemaakt orden waarbij de gele draad op poort D6 komt en de witte draad op poort D7 |
|
|
 |

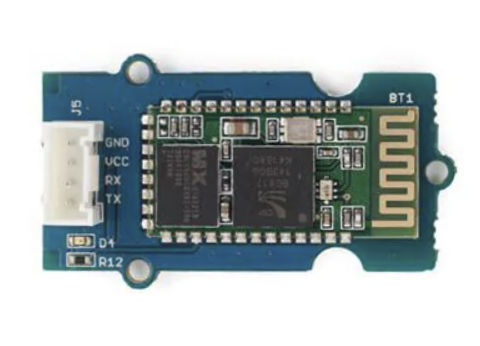

| Specificaties van de Bluetooth V3.0 Module |
| Bedrijfsspanning: |
5,0 VDC |
| Gegevenssnelheid: |
2 Mbps |
| RF-zendvermogen (max.): |
+4 dBm |
| Volledig gecertificeerde Bluetooth V2.0+EDR 3 Mbps-modulatie |
Selecteerbare baudrate |
| Automatische herverbinding na 30 minuten bij onderbreking als gevolg van buiten het bereik van de verbinding |
1: plaats de base shield boen op de Arduino UNO |
| 2: Sluit de Grove Bluetooth module aan op poort D6 en D7 de GroveBase-shield |
| 3: Sluit het RGB LCD aan op een I2C poort |
| 4: Sluit de Arduino met een USB kabel aan op de laptop of PC |
| 5: upload de sketch naar de Arduino met sensor |
| Poort |
Type sensor, display of andere grove module |
| D6 |
Verzenden van data Bluetooth V3 |
| D7 |
Ontangen van dat Bluetooth V3 |
| D2 |

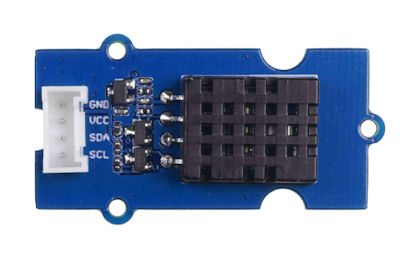

DHT11 Temperatuur en luchtvochtigheid sensor |
| I2C |
Grove - RGB LCD |
|

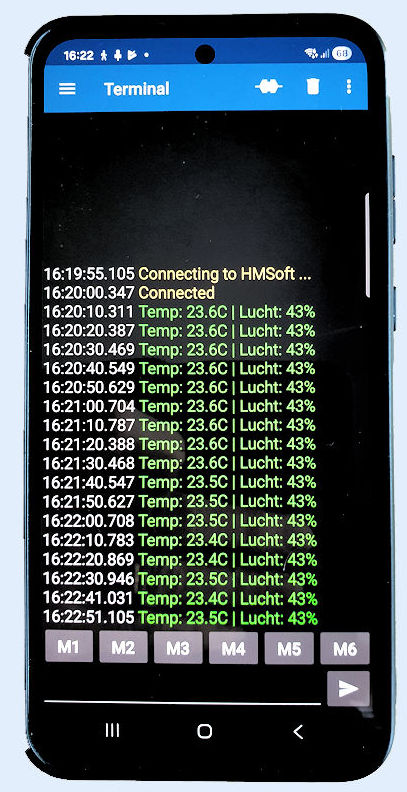

| In de Arduino-code zijn 3 bibliotheken opgenomen |
1 |
#include <Wire.h> // include Arduino Wire library, (adafruit DS248) |
| Deze bibliotheek maakt communicatie met I2C-apparaten mogelijk. |
| 2 |
"include "rgb_lcd.h" // include Seeed Studio LCD library. |
| Met de LiquidCrystal-bibliotheek kunt u LCD-schermen bedienen die compatibel zijn met de Hitachi HD44780-driver. |
| 3 |
#include "DHT11.h" //Grove Temperature and Humidy Sensor *Seeed Studio) |
| Dit is een Arduino-bibliotheek voor de DHT-serie temperatuur-/vochtigheidssensoren |
