De Grove bliksemsensor is een zeer gevoelige sensor die elektrische velden in de lucht detecteert en met behulp van een intern, gepatenteerd algoritme bepaalt of deze worden veroorzaakt door de voorkant van een onweersbui met blikseminslagen. Het apparaat is zeer eenvoudig te gebruiken als plug-and-play-oplossing met de standaard Grove-kabel en kan op verschillende manieren worden aangepast voor optimale
toepassing, zowel binnen als buiten.
De sensor wordt gebruikt voor preventieve waarschuwingen bij naderende blikseminslagen om schade aan elektrische apparatuur of personen te voorkomen, en voor weersonderzoek omdat het diverse gegevens kan leveren over de sterkte en het aantal blikseminslagen.
Deze sensor kan volledig worden geïntegreerd met andere sensoren in een weerstation en
is zeer nuttig in de landbouw voor gewasbescherming bij naderende onweersbuien.
De sensor kan de bliksemfronten van een onweersbui detecteren tot op een afstand
van 30-40 km, zelfs wanneer deze nog niet zichtbaar zijn.
Benodigde componenten
Arduino UNO

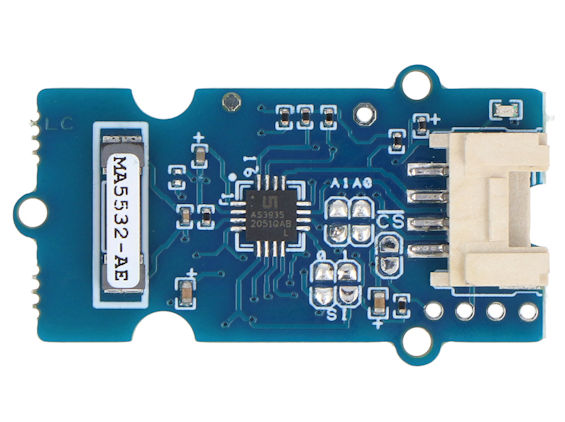

Grove - AS3935 sensor
Grove - 16x2 RGB LCD l
Grove Base shield
Specificaties van de AS3935 sensor
Temperatuurnauwkeurigheid: ± 0,5
I²C-interface
Vochtigheidsnauwkeurigheid: ± 3% RV (25 ℃)
Volledig gekalibreerd
Meetbereik (vochtigheid): 0 ~ 100% RH
Uitstekende stabiliteit op lange termijn
Meetbereik (Temperatuur):-40 ~ + 80
Snelle reactie en anti-interferentie vermogen
Digitale uitgang
Brede spanningsondersteuning 2,5-5,5V DC
1: plaats de base shield boven op de Arduino UNO
2: Sluit de Grove AS3935 sensor aan op poort I2C van het GroveBase-shield
3: Sluit het RGB LCD aan op een I2C poort
4: Sluit de Arduino met een USB kabel aan op de laptop of PC
5: upload de sketch naar de Arduino met sensor
Poort
Type sensor, display of andere grove module
I2C
Grove - AS3935 Lightning Sensor
I2C
Grove - RGB LCD
In de Arduino-code zijn 3 bibliotheken opgenomen
1
#include <Wire.h> // include Arduino Wire library, (adafruit DS248)
Deze bibliotheek maakt communicatie met I2C-apparaten mogelijk.
2
"include "rgb_lcd.h" // include Seeed Studio LCD library.
Met de LiquidCrystal-bibliotheek kunt u LCD-schermen bedienen die compatibel zijn met de Hitachi HD44780-driver.
3
#include "AS3935" // Grove AS3935 Lightning (Davide Cogliati)
Een bibliotheek die je toegang geeft tot instellingen zoals de gevoeligheid van de stormdetectie, wanneer je binnenshuis detecteert.
