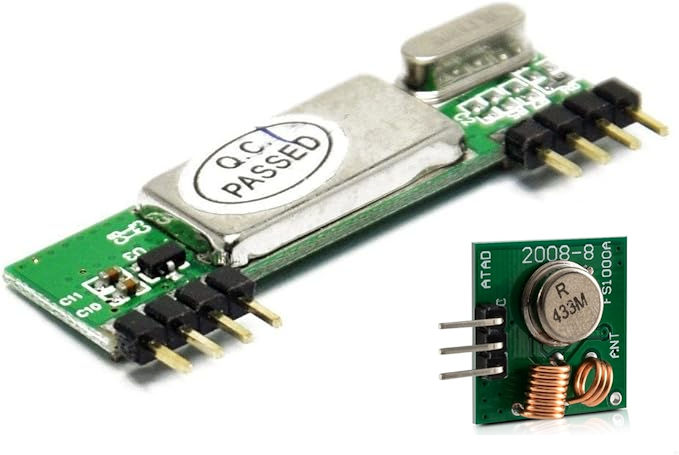

De Dolotek RXB6 is een Superhetorodyne ontvanger voor 433 MHz. Deze ontvanger heeft een hogere gevoeligheid en heeft minder last van storingen, waarbij grotere afstanden zijn te overbruggen,
Draadloos bereik:
Werkt binnenshuis tot circa 40 meter en in open buitenruimtes tot wel 100 meter.
Tijdens het testen was het bereik in huis 10 mtr. Buiten in het open veld is deze niet getest
Modulatietechniek:
Maakt gebruik van ASK (Amplitude Shift Keying), wat zorgt voor een stabielere dataoverdracht bij lagere datasnelheden.
Benodigde componenten
Arduino UNO
KWMobile 433 MHz RF-Link
Grove - 16x2 RGB LCD l
Grove Base shield
Specificatie 433 MHz KWMobile zender
Specificatie 433 MHz Dolatek ontvanger
Werkspanning
3.0 - 12 VDC
Werkspanning
5V VDC
Stroom
3 - 10 mA
Stroom
5 mA
Werkmode
ASK
Ontvanger gevoeligheid
- 116 dBm
Zendvermogen
10 mW
Werk Frequentie
433.920 MHz
1: plaats de base shield boven op de Arduino UNO
2: Sluit de Grove AS3935 sensor aan op poort I2C van het GroveBase-shield
3: Sluit het RGB LCD aan op een I2C poort
4: Sluit de Arduino met een USB kabel aan op de laptop of PC
5: upload de sketch naar de Arduino met sensor
Poort
Type sensor, display of andere grove module
PIN-11
Dolotec RXB6 ontvanger
PIN-12
KWMobile Zender
I2C
Grove - RGB LCD
In de Arduino-code zijn 3 bibliotheken opgenomen
1
#include <RH_ASK.h> // Radiohead (Mike McCauley)
VirtualWire is een Arduino-bibliotheek die functies biedt voor het verzenden van korte berichten, zonder adressering.
2
"include "rgb_lcd.h" // include Seeed Studio LCD library.
Met de LiquidCrystal-bibliotheek kunt u LCD-schermen bedienen die compatibel zijn met de Hitachi HD44780-driver.
3
#include <SPI.h> // Adafruit BusIO, Wordt intern gebruikt door de library
Deze bibliotheek Wordt intern gebruikt door de library
