Grove 315 / 433 Mhz RF link met LCD display

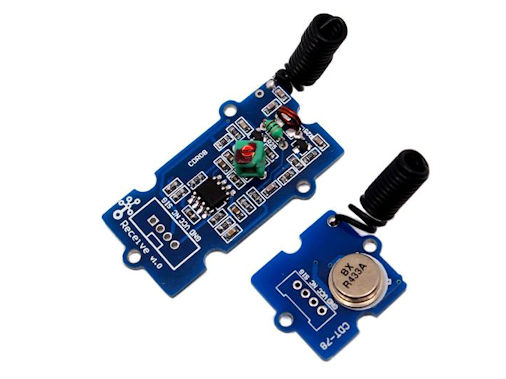

De Grove 315 / 433 MHz RF Link Kit is een compacte, draadloze communicatieset ontworpen voor eenrichtingsverkeer (one-way communication)
tussen microcontrollers. De kit bestaat uit twee losse modules: een radiotransmitter (zender) en een radioreceiver (ontvanger).
Dankzij het Grove-systeem sluit u beide modules direct aan op een Base Shield zonder te hoeven solderen.

Draadloos bereik:

Werkt binnenshuis tot circa 40 meter en in open buitenruimtes tot wel 100 meter.
Tijdens het testen was het bereik in huis niet meer dan 5 mtr.

Modulatietechniek:

Maakt gebruik van ASK (Amplitude Shift Keying), wat zorgt voor een stabielere dataoverdracht bij lagere datasnelheden.

Benodigde componenten

Arduino UNO

Grove - 433 MHz RF-Link

Grove - 16x2 RGB LCD l

Grove Base shield

Specificatie 433 MHz RF-Link zender		Specificatie 433 MHz RF-Link ontvanger
Werkspanning	3.0 - 12 VDC	Werkspanning	5V VDC
Stroom	3 - 10 mA	Stroom	5 mA
Werkmode	ASK	Ontvanger gevoeligheid	- 105 dBm
Zendvermogen	15 mW	Werk Frequentie	433.920 MHz

1: plaats de base shield boven op de Arduino UNO

2: Sluit de Grove 433 MHz RF-Link aan op poort D2 van het GroveBase-shield

3: Sluit het RGB LCD aan op een I2C poort

4: Sluit de Arduino met een USB kabel aan op de laptop of PC

5: upload de sketch naar de Arduino met sensor

Poort	Type sensor, display of andere grove module
D2	Grove - 315 / 433 MHz RF-Link
I2C	Grove - RGB LCD

In de Arduino-code zijn 3 bibliotheken opgenomen
1	#include <Wire.h> // include Arduino Wire library, (adafruit DS248)
	Deze bibliotheek maakt communicatie met I2C-apparaten mogelijk.
2	"include "rgb_lcd.h" // include Seeed Studio LCD library.
	Met de LiquidCrystal-bibliotheek kunt u LCD-schermen bedienen die compatibel zijn met de Hitachi HD44780-driver.
4	#include <VirtualWire.h> // Download deze bij Seed Atudio
	VirtualWire is een Arduino-bibliotheek die functies biedt voor het verzenden van korte berichten, zonder adressering

De volledige Arduino-code met LCD display
